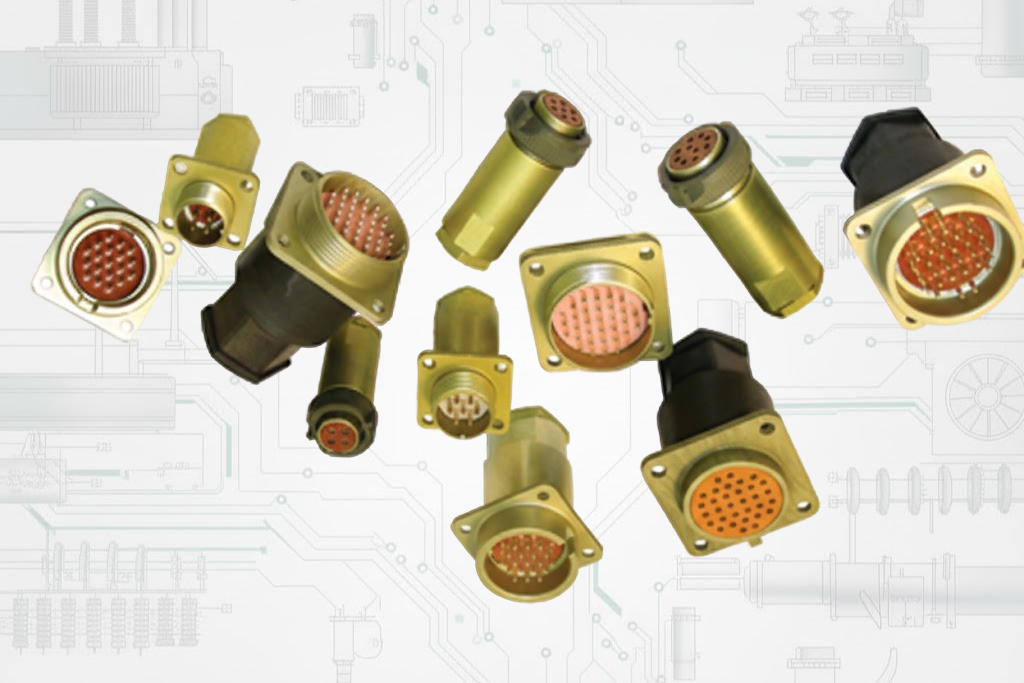

Фото носит ознакомительный характер. Одно изображение может представлять всю серию — внешний вид конкретного изделия может отличаться.
Документация
Оформление заказа
Данная продукция поставляется под заказ, если в описании товара не указан статус наличия и количество. Для оформления заказа напишите нам на почту, указав артикул или название товара.
Нужна помощь?
Задайте вопрос — менеджер ответит в ближайшее время.
РСГ10БТВ вилка 2019 год
Поиск по складамОписание товара
Вилки герметичные типов РСГТВ, РСГАТВ, РСГБТВ, РСГБАТВ и РСГС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Относятся к группе цилиндрических низкочастотных соединителей. Конструктивно представляют собой герметичные приборные вилки, которые могут изготавливаться с резьбовым (без индекса "Б") или врубным (с индексом "Б") сочленением. Поляризация корпусов – одношпоночная. Покрытие контактов: серебро (исполнение ТВ), золото (исполнение АТВ) или никель (РСГС). Монтаж проводов – пайкой. Предназначены для внутреннего монтажа во всеклиматическом исполнении В. Соответствуют техническим условиям АВ0.364.047ТУ, АШДК.434410.059ТУ (для РСГТВ, РСГАТВ, РСГБТВ, РСГБАТВ) и АВ0.364.050ТУ (для РСГС).
Дополнительная информация
| Сопротивление контактов | не более 5 мОм (для большинства исполнений). |
| Сопротивление изоляции | не менее 1000–5000 МОм в нормальных климатических условиях. |
| Максимальная токовая нагрузка | зависит от количества контактов и диаметра (см. таблицы документации). |
| Максимальное рабочее напряжение (амплитудное): 200–250 В (в зависимости от исполнения). | |
| Скорость утечки воздуха/гелия для герметичных вилок: не более 0,01 л/ч (при перепаде давления 1 кгс/см²) для РСГТВ/РСГАТВ; для РСГС – не более 0,24·10⁻³ Па·см⁻¹. | |
| Количество сочленений-расчленений | 250–500 циклов. |
| Минимальная наработка | 1000–1500 ч (в зависимости от температуры соединителя). |
| Срок сохраняемости | 15–20 лет. |
| Диапазон рабочих температур | –60…+85 °С (с учетом перегрева контактов до +100…+105 °С). |
| Синусоидальная вибрация | 1–5000 Гц при ускорении 147–400 м/с² (15–40g). |
| Механический удар одиночного действия | до 5000–15000 м/с² (500–1500g). |
| Механический удар многократного действия | 500–1500 м/с² (50–150g). |
| Пониженное атмосферное давление | 1,3·10⁻⁴ … 1,3·10⁻¹⁰ Па (10⁻⁶ … 10⁻¹² мм рт. ст.). |
| Климатическое исполнение | В (всеклиматическое). |
| Технические условия | АВ0.364.047ТУ, АШДК.434410.059ТУ, АВ0.364.050ТУ. |
| Устойчивость к воздействию спецфакторов (согласно ТУ). | |
| Примечание | конкретные значения токовой нагрузки, напряжения и других параметров зависят от типоразмера, количества контактов и исполнения (см. техническую документацию). |
